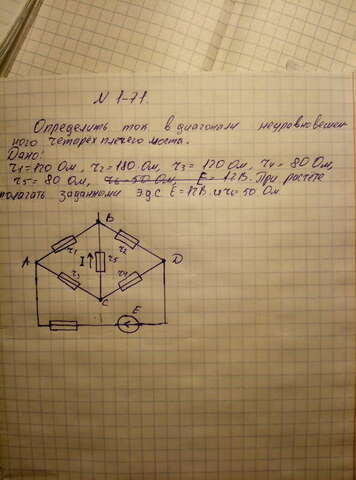

Определить ток в диагонали неуравновешенного четырехплечего моста, если...
Ток в диагонали неуравновешенного моста найдём по ф-ле: Iпр=U(R1R4-R2R3)/M где М=(R1+R2)(R3+R4)Rпр+R1R2(R3+R4)+R3R4(R1+R2) подставив значения в М получим М=12192000 ом Iпр=12(120*80-120*180)/М=0.0118 А с учётом того что ток упадёт на R6=50om получим 0.0118*50=0.59в Iпр=12- 0.59(12000)/М=0.0112 А
спасибо за ответ, но что такое Iпр, и М?
Iпр- ток через прибор
На основавнии законов Кирхгофа, получают выраж-е для тока в диагонали моста,через напряж питания.отсюда М
все равно не понял, что такое М
М:вот такая комбинация резисторов в ф-ле. Все сложности преобразований познаются в ВУЗе.Учитесь, читайте.Всего даже не знаю я.
