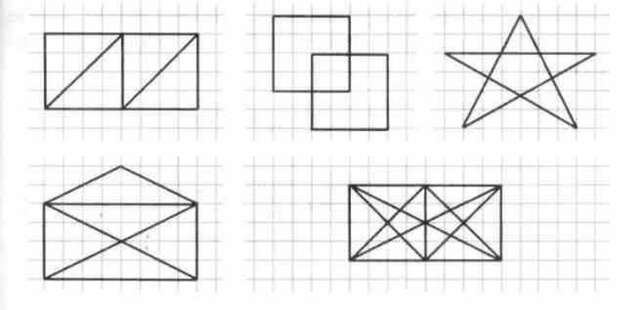

Составьте алгоритм исполнения чертёжника для программы кумир!Спасибо!

Question

Составьте алгоритм исполнения чертёжника для программы кумир!Спасибо!

---

Answer 1

Использовать Чертежникалг н1начопустить перосместиться на вектор (0, 4)нц 2 разсместиться на вектор (4, 0)сместиться на вектор (0, -4)сместиться на вектор (-4, 0)сместиться на вектор (4, 4)кцкон

Comments

использовать Чертежник

алг т2
нач
сместиться на вектор (2, 0)
опустить перо
сместиться на вектор (4, 0)
сместиться на вектор (0, 4)
сместиться на вектор (-4, 0)
сместиться на вектор (0, -4)
сместиться на вектор (0, 2)
сместиться на вектор (2, 0)
сместиться на вектор (0, 4)
сместиться на вектор (-4, 0)
сместиться на вектор (0, -4)
сместиться на вектор (2, 0)
кон

---

использовать Чертежник

алг т3
нач
опустить перо
сместиться на вектор (3, 6)
сместиться на вектор (3, -6)
сместиться на вектор (-7, 4)
сместиться на вектор (8, 0)
сместиться на вектор (-7, -4)
кон

---

использовать Чертежник

алг n4
нач
опустить перо
сместиться на вектор (8, 4)
сместиться на вектор (0, -4)
сместиться на вектор (-8, 4)
сместиться на вектор (0, -4)
сместиться на вектор (8, 0)
сместиться на вектор (0, 4)
сместиться на вектор (-8, 0)
сместиться на вектор (4, 2)
сместиться на вектор (4, -2)
кон

---

использовать Чертежник

алг
нач
опустить перо
сместиться на вектор (4, 2)
сместиться на вектор (0, 2)
сместиться на вектор (-4, 0)
сместиться на вектор (0, -4)
сместиться на вектор (8, 0)
сместиться на вектор (0, 4)
сместиться на вектор (-4, 0)
сместиться на вектор (0, -4)
сместиться на вектор (0, 2)
сместиться на вектор (4, 2)
сместиться на вектор (-4, -4)
сместиться на вектор (-4, 4)
сместиться на вектор (8, -4)
сместиться на вектор (-4, 4)
сместиться на вектор (-4, -4)
кон

---

А ГДЕ ПЯТЫЙ РИСУНОК

---

использовать Чертежник
алг н1
нач
опустить перо
сместиться на вектор (0, 4)
нц 2 раз
сместиться на вектор (4, 0)
сместиться на вектор (0, -4)
сместиться на вектор (-4, 0)
сместиться на вектор (4, 4)
кц
кон
