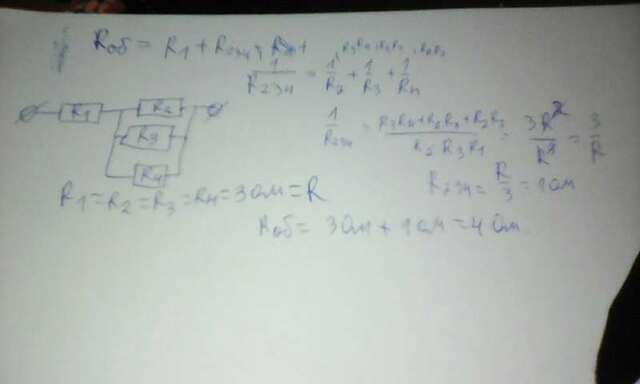

. На участке цепи, изображенном на рисунке, сопротивление каждого резистора равно 3 Ом. Общее сопротивление участка равно
Общее сопротивление участка складывается из сопротивлений последовательно соединенного резистора с тремя паралельно соединёнными . Ответ: 4 ом.
