Ответ: Ro=10.8om
ток через цепь I1=3.33а, напряжение приложеное к точкам АВ=24в
Объяснение:

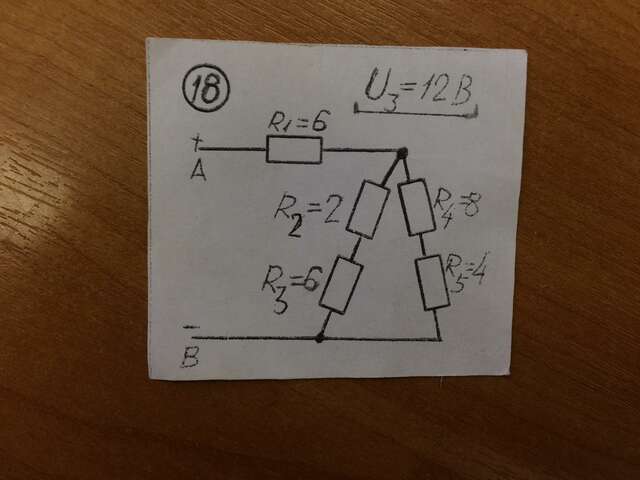

Найдём Ro=R1+Rn, для этого проделаем такие действия: сложим R1+R3=8om, R4+R5=12om,
Из двух резисторов соединённых паралельно получим Rn=R2,3*R4.5/R2,3+R4.5=8*12/20=4.8om,
Сложим R1+Rn=6+4.8=10.8om
Т.к U3=12в то U2=4в точка СВ имеет 16в. Ток через цепочку R2,3=16в/8ом=2а, через R4.5=16/12om=1.33a, в сумме In=2+1.33=3.33a,
Напряжение через R1=6*3.33=7.99в, напряжение АВ=8в+16в=24в.
