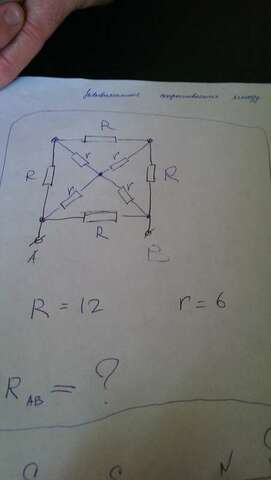

Найти эквивалентное сопротивление между резисторами????Как???

Question

Найти эквивалентное сопротивление между резисторами????Как???

---

Comments

Тоесть остается просто подставить . А откуда взялись эти значения как 2 где можно посмотреть теорию и формулы, я хочу понять суть???

---

идея простатак как схема симметрична, то можно соединить середины верхнего резистора R и нижнего резистора R с узловой точкойрезисторы верхний и нижний R разобьются на два по R/2

---

только сейчас заметил r=6 и R=12 )))

---

Вы не подставляли? У меня получилось в ответе 3 Ома???

---

настаиваю на ответе 5 ом

---

я также подставлял в формулу2 * ((6*12/2)/(6+12/2)+12) * ((6*12/2)/(6+12/2)) / ( 2*(6*12/2)/(6+12/2)+12 )=5

---

2 * ((6*12/2)/(6+12/2)+12) * ((6*12/2)/(6+12/2)) / ( 2*(6*12/2)/(6+12/2)+12 )=5

---

исходя из схемы не могу понять откуда появилось 25? там все получается все путем сокращения решается??

---

и не могли бы вы объяснить почему сначало умножение потом прибавление ????

---

15 и 3 параллельно15*3/(15+3)=2,5

Answer 1

Ответ такой
2 * ((r*R/2)/(r+R/2)+R) * ((r*R/2)/(r+R/2)) / ( 2*(r*R/2)/(r+R/2)+R )
дальше можно упростить, но я не рискнул )))
**************

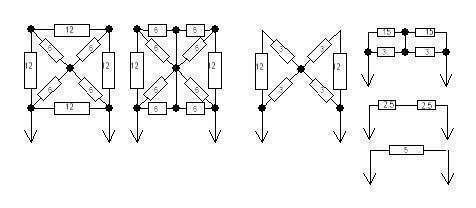

идея проста
так как схема симметрична, то можно соединить середины верхнего резистор R и нижнего резистора R с узловой точкой
тогда простой расчет станет возможным )
ответ 5 ом

---
