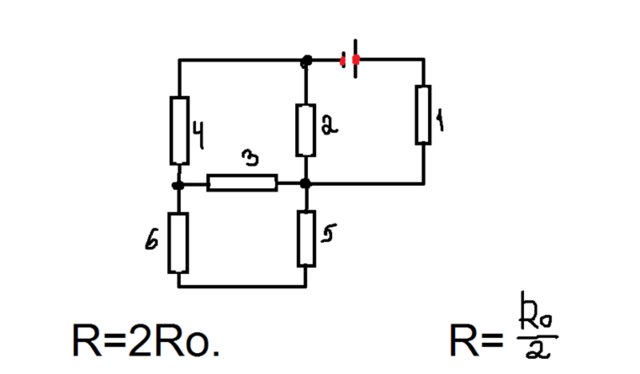

Помогите решить! Уже вторую неделю бьюсь об стенку головой, а решить не могу...

Question

Помогите решить! Уже вторую неделю бьюсь об стенку головой, а решить не могу...

---

Comments

класс?

---

8 класс.

---

это формулы снизу?

---

Можно сказать и так. Когда последовательное соединение, тогда получается сопротивление = 2Rнулевое.

---

как я понимаю 123456 это резисторы да?

---

да

---

решение понятно ?

---

Немного

---

Можно с вами как-нибудь связаться и чтобы вы на листке это написали? Просто так будет больше понятнее.

---

мы преобразовываем схему, считаем эквивалентное сопротивление параллельных и последовательных участков, 1-последовательный участок состоящий из R5 и R6 ( заменили его эквивалентным сопротивлением Rэ1 ) 2 -параллельный участок из Rэ1 и R3 ( заменили его эквивалентным сопротивлением Rэ2 ) 3- последовательный участок состоящий из Rэ2 и R4 ( заменили его эквивалентным сопротивлением Rэ3 ) ну и так далее

Answer 1

 сначала считаем последовательный участок состоящий из R5 и R6  Rэ1=R5+R6
( э- это эквивалентное сопротивление )
потом получившийся параллельный участок из Rэ1 и R3  1/Rэ2=1/Rэ1+1/R3
последовательный участок состоящий из Rэ2 и R4  Rэ3=Rэ2+R4
потом параллельный участок из Rэ3 и R2  1/Rэ4=1/Rэ3+1/R2
и последний последовательный участок из Rэ4 и R1  Rобщ.=Rэ4+R1
 из вашей формулы R=2Ro ( R=Rобщ.) находим Rо   Rо=Rобщ./2

надеюсь ответ будет лучшим :)
